在绘制cad图纸的过程中，我们经常会遇到底图叠加、多方案对比、填充区域遮挡标注这类问题，合理设置对象透明度就能轻松解决这类困扰，autocad2014的透明度设置操作非常灵活，既可以修改单个对象，也能批量调整图层，接下来就给大家梳理具体操作方法。

单个或多个选中对象设置透明度

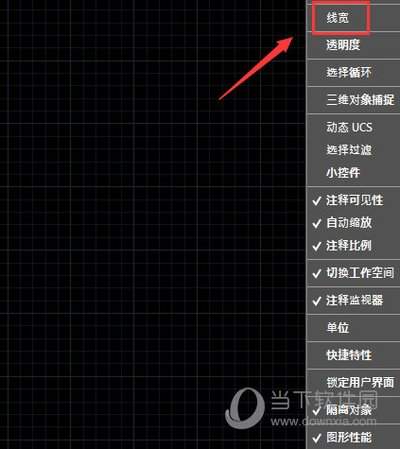

如果只需要调整少数特定对象的透明度，比如某一块填充图案、某个插入的图块，操作起来非常简单。打开你的图纸后，用鼠标框选或者点选需要调整的对象，选中后按下快捷键ctrl+1调出「特性面板」，在特性面板中向下滑动找到「透明度」选项，默认透明度数值为0，代表完全不透明，autocad2014支持设置0-90的透明度数值，数值越高，对象透明程度越高。一般来说，填充剖面线调整到20-30就可以做到不遮挡标注，同时保留清晰的区域区分效果。

图层整体批量设置透明度

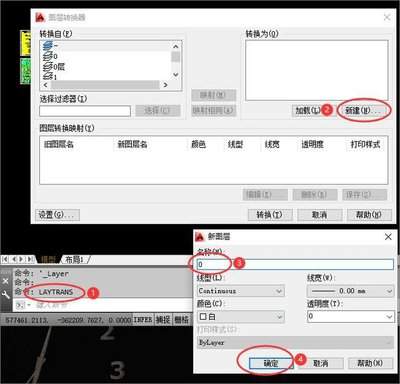

如果同类型对象都放在同一个图层中，比如场地设计的原有地形底图单独放在一个图层，整体调整透明度的效率会高很多。输入快捷键la按下回车，打开「图层特性管理器」，在图层列表中找到需要调整的图层，找到列表中的「透明度」列，点击对应图层的透明度数值，直接输入你需要的数值确认即可，整个图层的所有对象都会同步应用透明度设置。这种方法非常适合方案展示，比如将原有底图调整到20透明度，在上层绘制的新方案就能清晰完整显示，不需要逐个修改对象，节省大量作图时间。

插入光栅图/参照的特殊透明度设置

很多用户会插入图片、pdf参照作为设计底图，这里需要注意一个新手容易踩的坑：除了按照上述方法调整整体透明度，如果插入的是白底光栅图片，还要在特性面板中找到「透明显示」开关，将开关设置为「开」，图片原本的白色背景才会变透明，不会遮挡下层的cad线条，避免底图白块盖住设计内容的问题。

需要提醒大家的是，如果图纸需要打印输出，透明度不要设置过高，超过70的透明度会导致打印后对象颜色过浅难以辨认，日常作图30-50的透明度就能满足大部分使用需求。
