做建筑设计方案时，很多设计师习惯用草图大师（sketchup）搭建体块模型，快速推导空间关系，而一张清晰的建筑剖面图，恰恰能直观展示建筑内部的层高、动线、结构关系，掌握草图大师制作建筑剖面图的方法，能大幅提升方案推导和汇报的效率。

定位切割：放置剖切面确定剖切位置

在制作剖面图之前，首先要整理好已完成的整栋建筑模型，删除临时辅助线和多余的测试构件，锁定已经调整好的模型避免误改动。接下来根据设计需求确定剖切位置，常规剖面会选择穿过建筑主楼梯、核心筒或者主的位置，最大化展示内部空间逻辑。调出草图大师大工具栏中的「剖切面」工具，将鼠标移动到目标剖切平面上，点击鼠标就能自动生成剖切框，若位置不符合预期，直接拖动剖切面的控制点就能前后移动调整位置，也可以旋转剖切面，满足异形建筑斜剖切的需求。

样式调整：优化剖面展示清晰度

生成剖切面后，第一步要调整剖切方向，右键点击剖切面选择「反向剖切」，就能切换保留区域，确保需要展示的内部空间留在画面中。接下来调整显示样式，为了区分剖切截面和原有建筑构件，可以给剖切截面单独设置统一的浅灰色填充，同时在「样式」面板中把剖切轮廓线调粗，让剖面的切割边界更清晰。如果画面中残留多余的裁切构件，右键勾选「隐藏剖切掉的几何体」，就能快速得到干净的剖面画面，需要呈现阴影层次的话，打开软件阴影功能，就能体现出不同构件的前后关系，空间纵深感会更强。

导出适配：满足不同出图需求

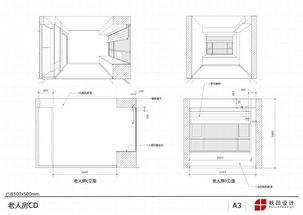

调整完成后，根据使用需求导出文件即可，如果需要后续在cad中深化线稿，可以选择导出dwg格式的二维图形，导出时勾选「导出剖切切片」选项，就能得到分层的矢量线稿，方便后期调整标注；如果是直接用于方案汇报，可以调大分辨率到300dpi导出高清位图，直接插入汇报文档即可。如果需要制作多个不同位置的剖面，可以把不同剖切面放到不同图层，需要显示哪个就开启对应图层，不用重复调整位置，整体操作效率很高，也能保证剖面图和整体方案模型完全一致，避免出现尺寸误差。
