Altair EDEM Pro2020
Altair EDEM Pro瞄准的客户群体是物料仓储管理人员,可对各种散装的物料进行数据模拟,尤其是需要严格注意配置比的煤炭、矿材以及土方等等,所有的用料数据建立在既有项目的图纸基础上,在最新的2020版本中还添加了新型球体拟合工具、元粒子创造功能等,这些都可以达到高精度计算的要求,从而降低整体的预算。
Altair EDEM Pro2020版新功能
1、新型球体拟合工具
EDEM可以使用计算效率高且经过验证的多球体方法模拟任何尺寸和形状的材料。在这种方法中,通过重叠多个球体来引入形状,并且通过增加重叠球体的数量,可以增加形状保真度。使用新的球体拟合工具,用户不再需要手动布置球体即可创建他们想要表示的形状。该工具会自动构建与CAD文件中导入的粒子形状非常匹配的多球粒子。用户可以控制使用的球体数量,也可以限制最小球体尺寸。该工具意味着用户无需构建粒子形状即可获得有效的多球模拟的好处。
在EDEM创建复杂的形状,现在是一个自动化的过程与球体配合工具
2、元粒子创造
许多行业应用涉及的材料是柔性的或自然拉长,如纤维,农作物和牧草。EDEM Creator中引入的元粒子,使用户能够通过使用已更新为支持元粒子的键合模型轻松创建粒子组以创建柔性纤维。它还完全兼容GPU。这显着减少了建立针对柔性粒子的仿真所需的时间和精力,并使所有用户都能以直截了当的方式创建此类材料。
3、借助EDEM 2020

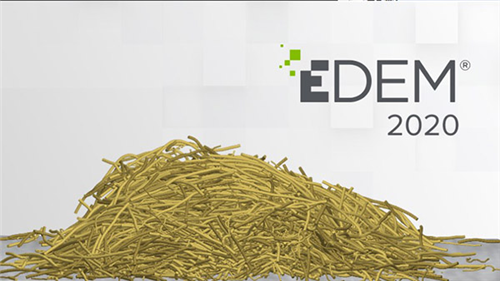

材质块动态工厂中的新元粒子功能,可以轻松创建干草或意大利面条等柔性材料
EDEM以前已经引入了床生成工具(也称为材料块),该工具使用户能够通过复制和排列较小的材料块来快速轻松地生成大型材料床。借助EDEM 2020,此功能已扩展为可作为动态工厂运行,这意味着可以按固定间隔自动将相同的材料块引入模拟中。这在自然发生配料的情况下效果很好,例如螺旋钻,皮带输送机,打包机等。此功能是一种强大的方法,可以将一个模拟的输出用作另一个模拟的输入,而不必重新运行它,从而节省了大量时间。
颗粒的材料块可以被自动插入到每隔一定时间的模拟复制从物理系统的流出
4、运动控制
的运动控制能力现在可用的,使得用户能够容易地引入运动到的发生是由于几何形状以力或转矩感应用。以前只能通过EDEM的耦合接口来实现,现在可以直接从EDEM Creator中获得这种增加力和扭矩的功能,并且可以将其与常规运动学结合使用。这创建了一个强大的环境,可以轻松定义各种几何运动,以匹配实际设备的运动。
可以轻松地引入由于施加力或扭矩而发生的几何运动。
5、增强的性能
在求解器方面,EDEM 2020受益于进一步的速度改进。基准测试显示,使用GPU时,与仅使用CPU相比,速度提高了很多;一些标准示例显示,使用高端GPU卡时,与使用12个CPU时相比,速度提高了15倍。GPU求解器与API模型兼容,EDEM耦合接口使所有用户都可以从加速中受益,而不必考虑模拟的复杂程度。客户可以从客户区域访问GPU基准测试(需要登录)。
6、后处理–EDEMpy 0.1.2
EDEMpy是一个Python库,用于后期处理和分析EDEM仿真数据,使用户可以轻松地从仿真平台中提取特定数据并以可自定义和可重用的方式处理该数据。最新版本进行了一系列增强,包括用于在盒子或圆柱容器中搜索对象的新分箱功能,用于获取球体位置和半径数据的新方法以及用于获取接触和键合数据的改进性能。
7、新型EDEM-MotionSolve联轴器
EDEM与多体动力学(MBD)软件的耦合使工程师能够设计重型设备,以便在MBD模拟中引入逼真的散装物料,并获得对机器与物料相互作用的关键见解。除了其他MBD软件已经提供的解决方案范围外,现在还可以将EDEM与Altair MotionSolve耦合。
EDEM-MotionSolve协同仿真提供的能力,设备的运动模型和可视化动态和研究如何由散装材料施加负荷在整个机械系统分布
Altair EDEM Pro2020版特色介绍
1、EDEM组件
EDEM软件由3个核心组件组成:EDEM Creator,Simulator和Analyst。
2、EDEM api
EDEM仿真可以使用EDEM应用程序编程接口(API)进行定制和扩展 - 这是市场上用于DEM仿真的最高级API。
EDEM API采用标准C ++脚本,功能多样,具有许多专为高级DEM仿真开发而设计的独特功能。用户可以通过编写自己的自定义物理来超越EDEM标准物理模型的范围。应用的实例包括由于水分或其他吸引力,固体的变形,破裂和破裂,柔性纤维,带电和磁性颗粒等等在大块固体中的颗粒内聚力的建模。
3、cae集成
EDEM具有与所有主要CAE技术相结合的接口和功能,如有限元分析(FEA),多体动力学(MBD)和计算流体动力学(CFD)。将EDEM与其他CAE工具结合使用可增强这些工具的洞察力和设计能力,并为工程设计和分析提供更加集成和无缝的多物理场仿真功能。
