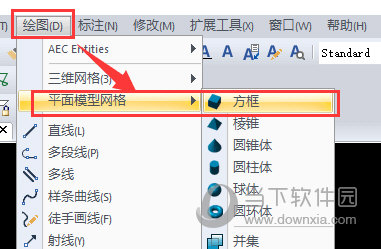

在CAD行业中,每天的工作就是CAD,很多用户不知道如何在迅捷CAD编辑器中绘制三维立体图形,那么下面就来说一具体的操作方法。里面有三种途径来快速绘制。方法1、进入到软件的操作界面,把软件顶部的菜单栏切换到【】选项,然后再点击下拉栏中的平面模型网格按钮,并启动
在设计CAD工程图的时候,需要使用到三点定弧,但是在迅捷CAD编辑器中怎么三点定弧呢?下面就来教大家一个快速三点定弧的方法,来看看吧。1、双击打开CAD编辑器进入到软件的操作页面,切换到【】工具栏,在的下拉栏中点击【弧】【三点定弧】命令,并调用该命令选项。2、

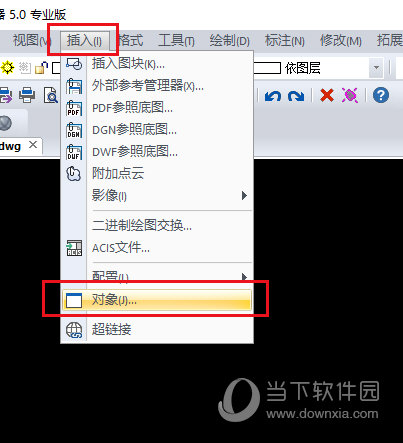

在用迅捷CAD编辑器的日常绘图中,经常需要在图纸中插入一个PPT幻灯片,对于那些设计师和建筑师们来说是在正常不过的日常工作操作了,那么具体要怎么来操作了,今天小编就教大家怎么插入一个PPT幻灯片。1、在【插入】功能菜单栏中,找到并调用【】这个命令选项。2、在弹
我们都知道,可以在WorD、Excel、PPT等办公文档中添加,那么如果想要在迅捷CAD编辑器中添加该怎么做呢?下面就来说一下操作方法。1、在CAD中插入可以帮助用户了解图纸,比如我们可以将一个图纸目录中的图纸名链接到对应的图纸。在菜单中选择【插入】&ndas
迅捷CAD编辑器的顶部、左侧、右侧、下部都会有相对应的工具栏,为了使用方便,很多小伙伴希望将某一个功能移动到某一位置时,但是发现无法移动,应该如何操作呢,其实在命令框输入一个指令即可,下面是具体操作。在下方命令行,按回车键,然后再输入0,按回车就可以啦。输入相
我们可以在CAD制图软件中查看、角度、导线、旋转、圆弧等,那么在迅捷CAD编辑器中,我们应该怎么标注斜线的长度呢?下面来说一下操作方法:1、在软件顶部菜单栏找到【标注】功能,在下拉菜单选择【】。2、然后在CAD图中,先选择需要标注斜线的一个端点,然后像拉直线一
在迅捷CAD编辑器绘图时候,需要对圆形对象进行半径或是直径标注,这时候就需要使用标注。下面来教大家如何操作。1、在软件顶部菜单栏执行【标注】–【】命令,或者在命令行输入DIMJOGGED,按回车,执行标注。2、说明选择需要标注的圆形或圆弧,如图有个

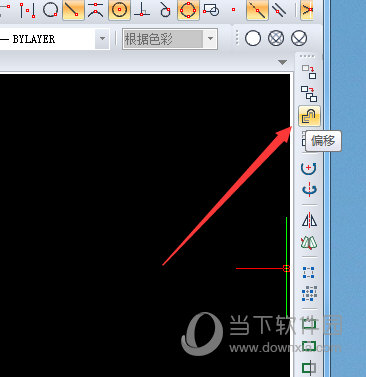

我们可以使用命令以指定的点或指定的距离将选取的对象并复制,使对象副本与原对象平行。那么迅捷CAD编辑器中怎么使用命令,下面就是操作步骤。1、选中需要的对象在软件右侧功能菜单找到并选择【】命令,或是在命令行输入快捷键O(Offset),按回车键。2、输入距离。3

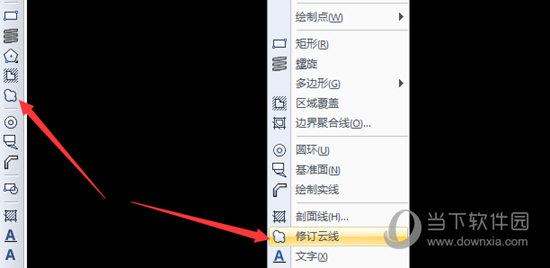

迅捷CAD编辑器中的修订云线功能可以帮助我们标记需要修改的图形,今天给大家简单介绍下CAD修订云线的绘制技巧。1、在软件中:①左侧选择【修订云线】图标;②菜单栏点击【绘制】–【修订云线】;③命令行输入【REVCLOUD】命令,按回车键。2、:指定起

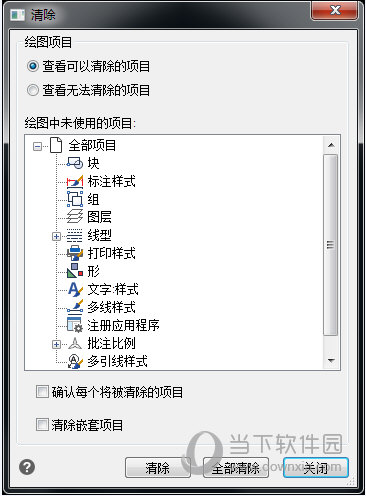

在迅捷CAD编辑器中打开CAD图纸发现图纸内容不多,但是文件很大,这是一个让人比较烦恼的你问题,在CAD制图中,该如何解决它呢?这里教大家方法。方法1:一般遇到CAD文件过大的情况,我们可以,清理掉多余的数据,比如没有实体的图层,无用的块、线型以及尺寸样式等,
