Profile Builder插件

Profile Builder是大家熟知的图像建模设计应用SketchUp其中一款实用的插件工具，其最大的特征就是在启动可作为独立的项目来工作，同时提供足够用户选择的素材提取库，所有的功能项设置都是参考了现实建筑设计等行业中的经验，提供工程项目从平面图像渲染成三维立体图像的建构到完善的过程，十分推荐安装。

Profile Builder功能

1、参数化配置文件Profile Builder的核心是使用参数化配置文件创建智能拉伸的能力，我们称之为配置文件成员）。轮廓可以是任何形状，甚至可以是折线。

通过PB3，我们能够创造智能造型，包括框架，管道，栏杆，屋顶，墙壁和地基 -可以扩展到无限可能性！

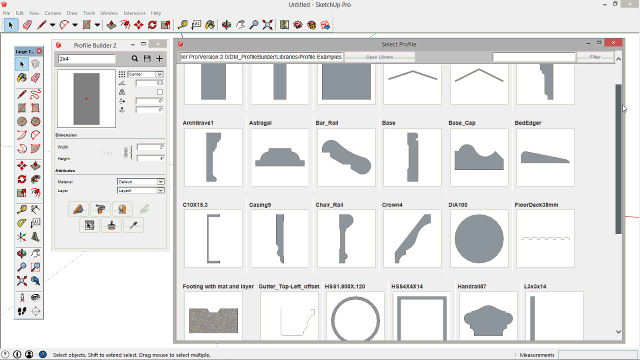

2、创建和保存自定义配置文件

配置文件可以保存到本地库中，包括自定义名称，方向（锚点，偏移，旋转），尺寸，材质和图层。只需在模型中绘制一个面并将其添加为新的配置文件，即可创建新的配置文件。保存配置文件后，您可以加载它，然后在将来的项目中重复使用它。

3、参数化装配 - 组合配置文件和组件

想象一下，在几秒钟内建模出复杂的栏杆，多层墙，围栏，墙壁，楼梯！Profile Builder Assembler允许您创建和保存完全可自定义的参数化智能组件。您将会惊叹于使用Profile Builder中的Assemblies所做的一切！

4、一键创建装件

通过自动组装功能，只需按一下按钮即可轻松创建多种不同的组件。只需创建装配的零件，选择它们，然后单击自动装配！

5、参数化开孔工具

使用强大的开孔工具轻松切割嵌套组和组件。配置文件成员具有记忆开孔位置的属性，以便您可以更便捷地修改对象，并在适当的位置重新开孔。

6、沿任何路径构建配置文件 - 配置文件保持正确的方向

关于SketchUp原生的"路径跟随工具"，使用过程中最大抱怨之一是轮廓方向如何沿复杂路径旋转。Profile Builder可以处理您向其投掷的任何路径，并始终保持Profile的预期方向。

7、环绕旋转

您还可以一键旋转一个配置文件，以创建参数化3D旋转的配置文件成员。在SketchUp中创建这些类型的对象通常非常耗时，但Profile Builder可以在几秒钟内完成！

8、智能路径选择

智能路径选择工具可用于快速选择其他复杂几何体中的特定边路径。

9、参数化后期编辑

模型的后期编辑和修改正是体现Profile Builder参数化的时候！通过调整智能参数，可以在创建后编辑使用Profile Builder创建的任何智能配置文件成员或程序集。

使用教程

打开部件对话框；

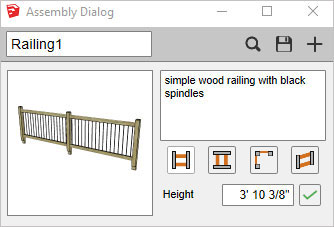

创建一个新的部件，并为部件命名和添加描述；

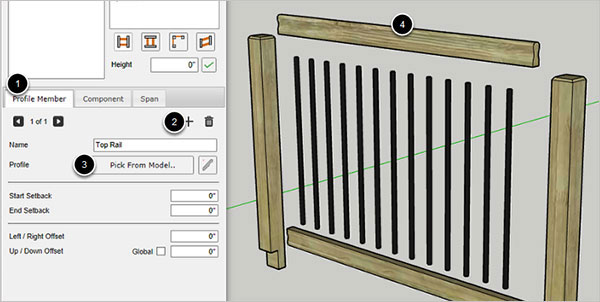

将构件添加到部件中：

-单击轮廓元件选项卡

-单击添加轮廓按钮。

-单击从模型中选择按钮。

-单击模型中的构件以将其添加到部件中。

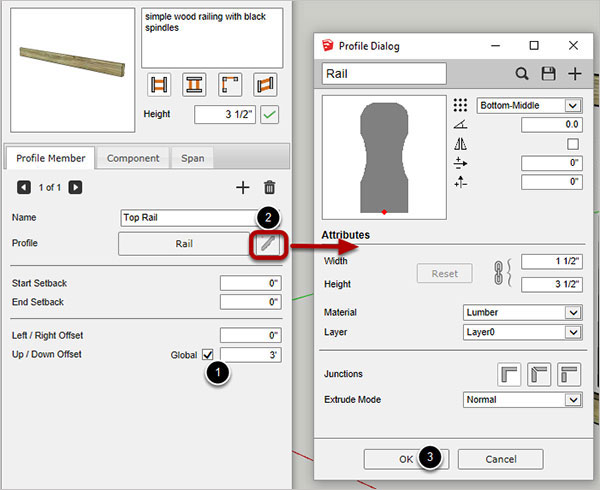

将向上/向下偏移设置为3英尺，然后单击全局复选框。通过将偏移设置为全局，即使组件沿倾斜路径构建，零件也将沿模型蓝轴偏移；

添加底部的构件到部件中；

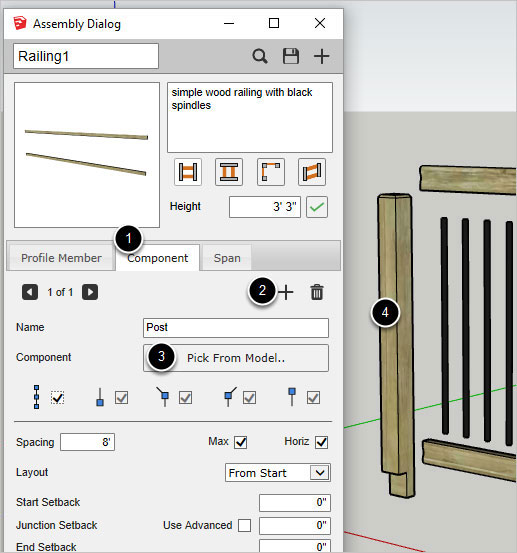

将组件添加到构件；

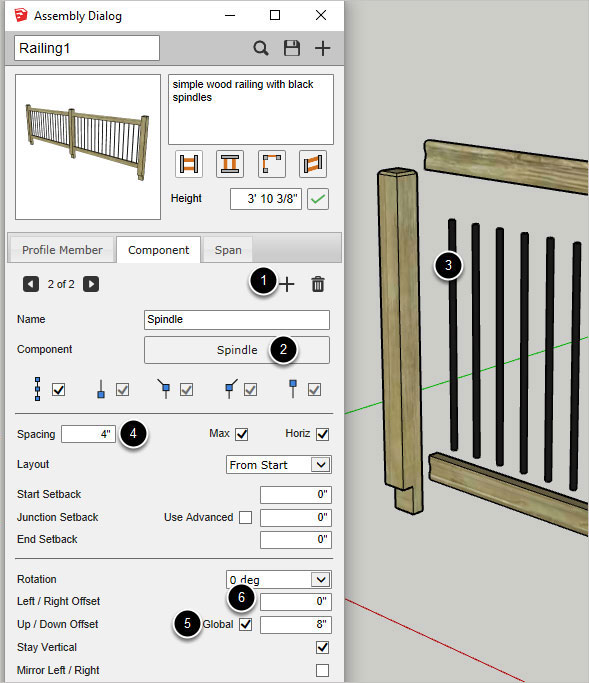

编辑组件属性，添加金属主轴到部件；

通常需要编辑组件的轴以使其正确定位。要编辑组件的轴，请右键单击SketchUp模型中的组件，然后从弹出的菜单中选择更改坐标轴；

现在您已经创建了一个部件，您可以保存它，修改他或在3D模型库上共享它。

更新内容

1、可基于真实建筑材料创建、编辑和量化智能模型

2、自由定义和保存轮廓外形文件

3、参数组装部件（可将无限的轮廓构件和组件结合成基于路径的参数模型！）

4、设置任意轮廓的高度和宽度

5、更新的轮廓构件和部件浏览器

6、轮廓构件在螺旋形路径上可保持直立

7、新增了延伸/分割轮廓构件工具

8、更新了车削轮廓构件

9、新增了裁剪工具

10、沿任意路径的轮廓构件挤压自动定位

11、沿路径的轮廓方向的完全控制

12、新增智能路径选择工具

13、新的跨件装配部分可以创建难以置信的部件集

14、新开洞工具，用于创建参数化的洞口

15、新的自动装配功能可在创建部件时仅点击一次

16、新增可设置的部件高度
