有很多朋友使用AutoCAD2010却还不会设置图形界限，为此，这里小编就讲述了AutoCAD2010设置图形界限的操作方法，有需要的朋友就跟小编一起来学习一下吧。

双击AutoCAD2010的快捷坐标，如下图。该图中的图形是小编随便画的。

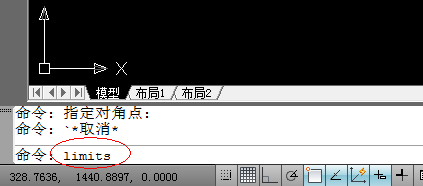

输入命令 limits，这儿是不分大小写。该命令意思是重新设置模型空间界限。如图，再按回车键。

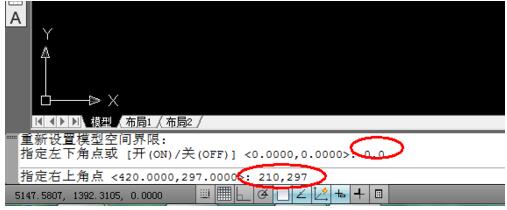

设置图型界限。若你要设置A4纸大小，就继续输入0,0;210,297。如图。当然A3的纸大小是297mmχ420mm，那你就要在命令框中输入 0,0 ;297,420。

当然也可以根据个人需要设置。比如，输入命令 limits 之后，接着输入你要设置的图形界限的。这里会介绍一种情况，如图，你要以下图中红色矩形作为图形界限，该怎么办呢?

这时，你需要捕捉矩形的左下角和右上角的坐标。直接选择矩形，如图，先选择左下角那一个直角，在看一下左下角命令框的坐标。同理，在捕捉右上角的端点出坐标，在按照上面的操作，先输入limits，再分别输入这两个点，按回车键，这样图形界限就设置好了。
