老虎板王是一款富有针对性的AutoCAD增强插件，拥有一键出图、计算书生成等众多功能，新增的生成边缘构件功能能够帮你快速提升绘图效率，下面就跟小编一起来了解下吧。

生成边缘构件：

第一种思路是全自动方式的【边缘构件】系列命令：

1、首先将图纸放大到1：100的情况，然后冻结绿色墙图层14000，然后再使用【模板图-pkpm墙柱转多段线】命令生成外围封闭多段线；

2、使用【边缘构件】命令，设定好封闭多段线图层和as、PSV图层，归并后点击【确定】即可批量生成墙柱大样图。

3、修改配筋内容后使用“校核柱表BWJIAOZHUBIAO”重新计算配箍率配筋率。

另外一种是分步的半自动方式使用【任意墙柱】系列命令。

1、墙柱设置：BWQIANGZHUSHEZHI

2、画柱表：BWHUAZHUBIAO

3、任意墙柱：BWYIXINGZHU

4、填写柱表：BWTIANXIEZHUBIAO

5、校核柱表：BWJIAOHEZHUBIAO

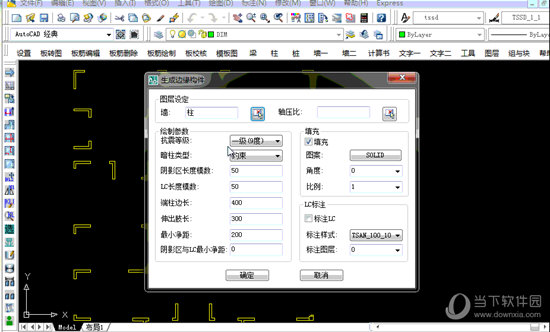

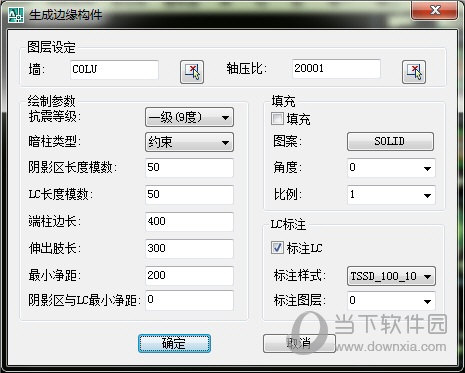

但是这两个工作习惯都有一个不足就是不能自动依据结构平面布置搜索生成边缘构件。新增加的【墙一】->【生成边缘构件】命令解决了这个需求，能在用户结构平面图上一键生成构造或者约束边缘构件。老虎板王不改变用户任何习惯，不需强制使用特定结构平面图层，而是只需用拾取方式很方便的指定一下墙图层，然后输入约束、构造等一些参数即可自动生成边缘构件，继而可以接力原有功能绘制所有墙柱大样。

以上就是小编为你带来的老虎板王约束边缘构件生成步骤，有需要的小伙伴快去试试吧。
