下面主要介绍下，不熟悉的小伙伴可以学习一下。

一、新建工程

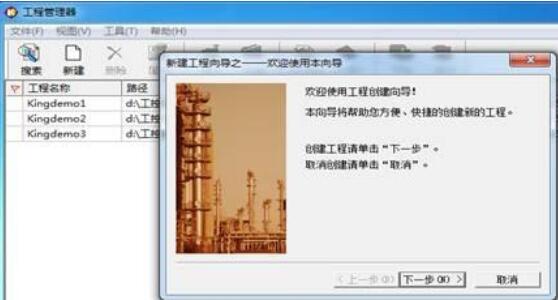

1、在桌面上找到组态王图标并双击打开点击新建创建新的工程，点击下一步。

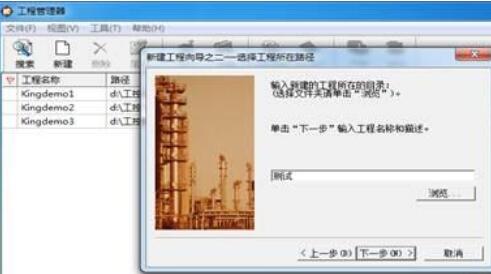

2、选择工程所在的目录并命名如：“测试”点击下一步。

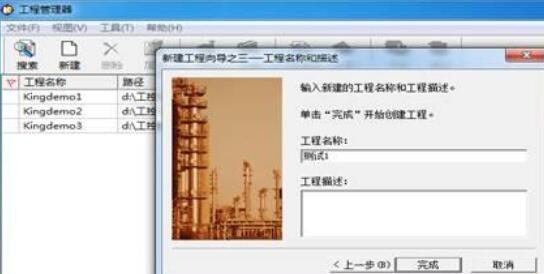

3、输入工程名如：“测试1”点击完成创建工程成功。

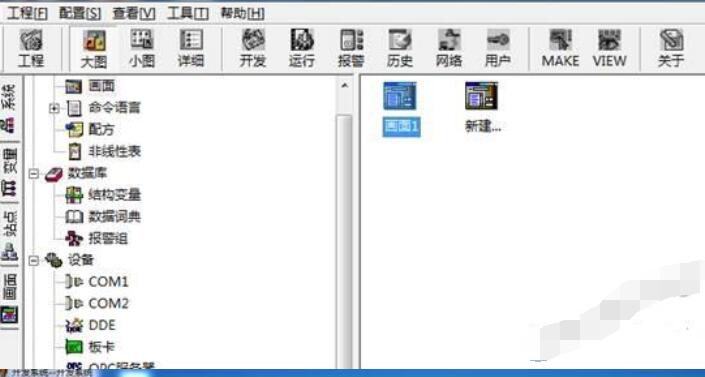

二、双击新建建立新的工程画面命名为“画面1”点击确认完成画面创建。

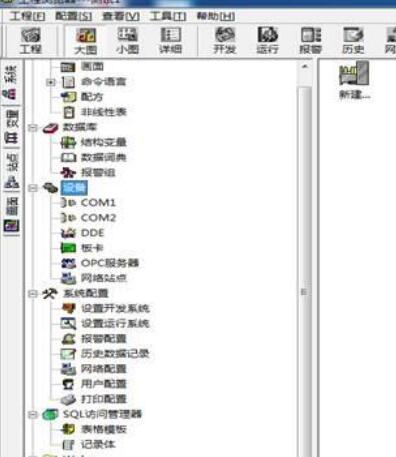

三、新建设备。

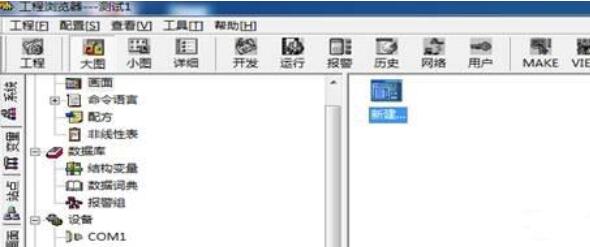

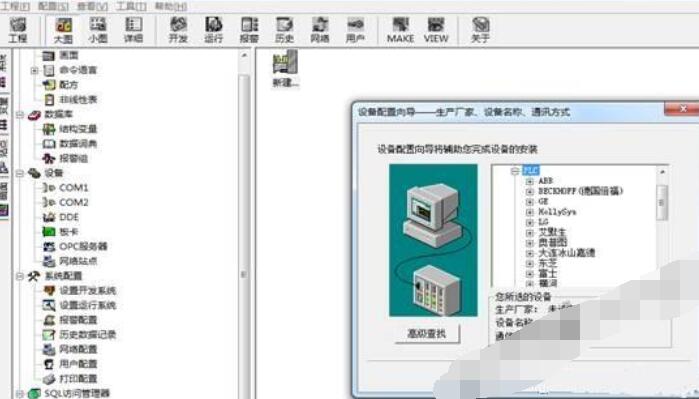

1、双击新建创建新设备。

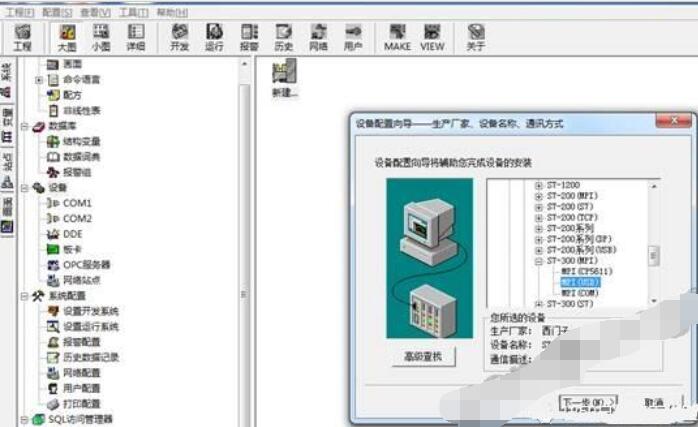

2、选择PLC找到S7-300(MPI)选中MPI(USB)点击下一步。如果是串口的通信线就选择MPI(COM)选项。

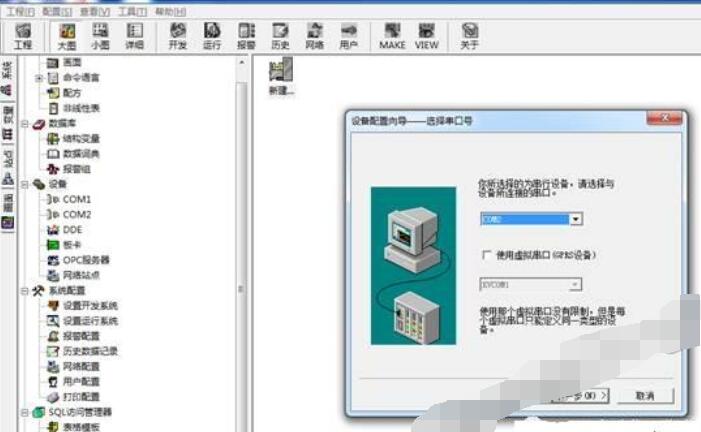

3、逻辑名称命名为新IO设备，串口默认为COM2，这里选择哪个COM口都是可以的，因为用的是USB的下载线，如果是使用串口的通信线我们需要选择实际通信的COM口。点击下一步。

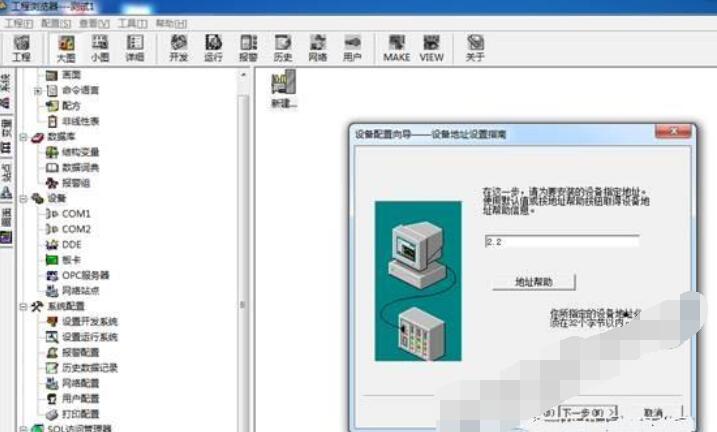

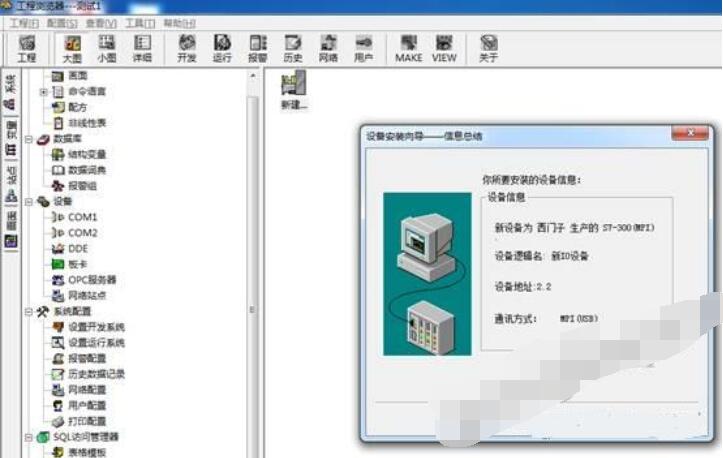

4、设置设备地址：2.2 是指PLC在MPI总线上的地址为2，PLC 的CPU占用的槽号为2所以此处填写2.2，不同型号的PLC地址的设置不同，具体参考地址帮助。点击下一步直至完成设备创建。

四组态测试画面

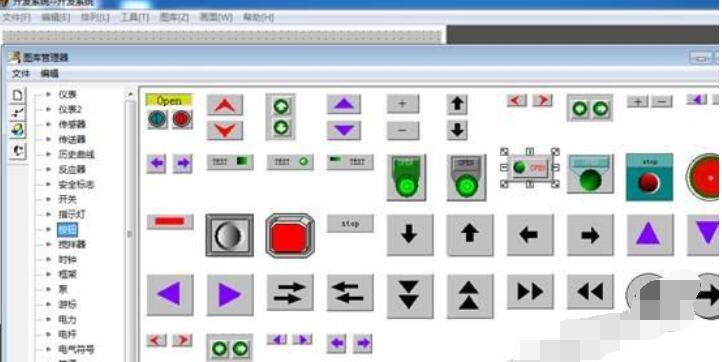

1、双击打开刚才建立好的“画面1”，并打开图库管理器选择按钮新型关联变量。

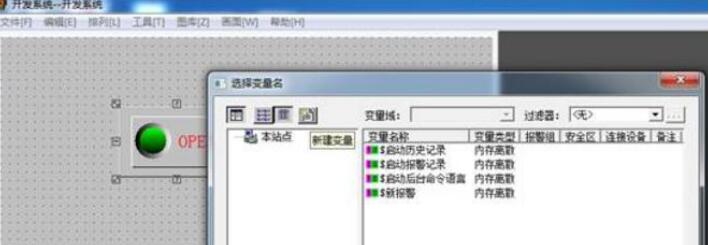

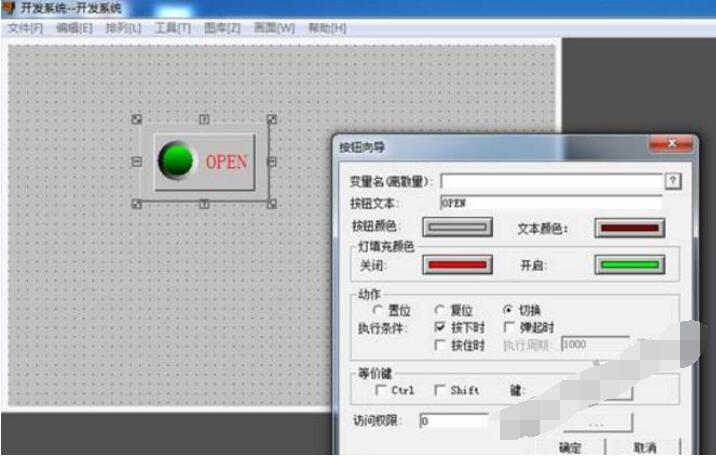

2、选择要使用的按钮放到合适的位置，双击打开按钮，出现按钮向导动作我们选择的是“按下时”“切换”并单击变量名右侧问号进行新建变量。

3、新建变量：单击新建变量输入变量名“qqq”;变量类型选择IO离散;连接新设备选择已创建的“新IO设备”;寄存器选择“A0.0”;数据类型选择Bit;读写属性选择读写。

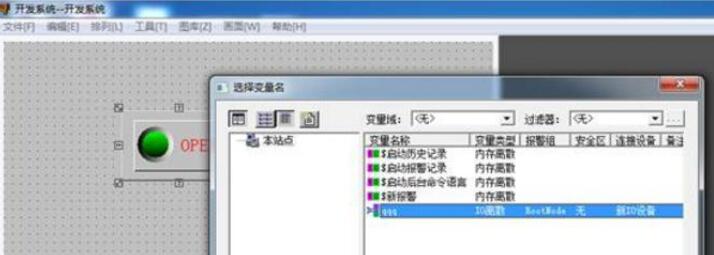

4、选中建立好的变量“qqq”点击确定。按钮向导中变量名(离散量)已关联成功点击确定。组态完成可以进行测试。

安装过程中遇到的问题：

1、 在xp系统下，用串口和USB口通信线组态王可以与PLC进行连接，但是使用USB通信线时可能出现通信成功的情况，这时候可以将step7中的PC/PG选择为PC Adapter.Auto。

2、 在win7系统中不管使用串口还是USB口都可能出现与PLC不能通信的问题，这时候需要把组态王安装目录下DRIVER文件夹中的s7onlinx.dll文件删除即可.

以上就是，希望学习后对你有所帮助。
