在cad绘图中，线型的运用至关重要，它能为图纸增添丰富的细节和专业感。而掌握正确的加载线型方法，是实现精准绘图的关键一步。下面就为大家详细介绍cad加载线型的方法。

线型文件的准备

首先，要明确线型文件的来源。cad系统自带了一些常用的线型，但有时我们可能需要加载额外的线型文件。这些文件通常以.lin格式保存。你可以从专业的cad线型资源网站下载所需的线型文件，或者从同事、合作伙伴处获取。确保线型文件的合法性和兼容性，以免影响绘图工作。

加载线型的操作步骤

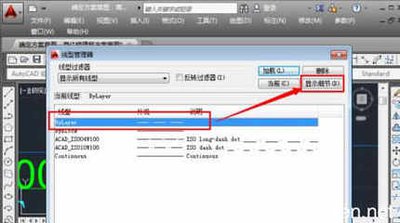

1. 打开线型管理器：在cad界面中，通过输入“linetype”命令并回车，或者在菜单栏中找到“格式” - “线型”选项，打开线型管理器对话框。

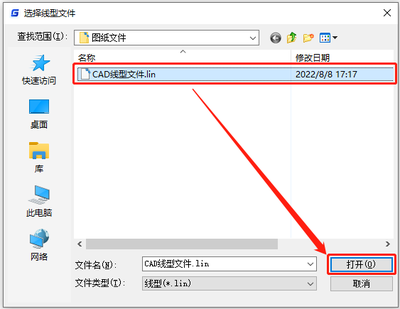

2. 加载线型：在线型管理器对话框中，点击“加载”按钮。此时会弹出“加载或重载线型”对话框，在这里你可以浏览并选择之前准备好的线型文件。选中要加载的线型后，点击“确定”按钮，所选线型就会被添加到线型列表中。

3. 设置当前线型：加载完线型后，在线型列表中找到你想要使用的线型，然后点击“当前”按钮，将其设置为当前绘图线型。这样，在后续绘图过程中绘制的线条就会使用该线型。

4. 使用线型绘图：完成上述设置后，就可以开始使用新加载的线型绘图了。根据需要绘制直线、曲线等图形，cad会自动按照当前线型显示。

线型比例的调整

加载线型后，有时可能会发现线型显示不符合预期，例如线段过密或过疏。这时候就需要调整线型比例。通过输入“ltscale”命令并回车，然后输入合适的比例值来调整整体线型比例。或者在“特性”面板中，找到“线型比例”选项，直接进行数值调整。此外，对于局部图形的线型比例，可以通过“pe”命令编辑多段线时，在“特性”选项板中单独设置某一段多段线的线型比例。

注意事项

在加载线型时，要确保cad软件处于正常运行状态，避免因软件故障导致加载失败。同时，不同版本的cad软件可能对线型文件的支持略有差异，所以尽量选择与软件版本兼容的线型文件。另外，定期清理不常用的线型，保持线型列表的简洁，有助于提高绘图效率。

通过以上详细的cad加载线型方法详解，相信大家能够熟练掌握加载线型的技巧，让你的cad绘图更加精准、美观。无论是绘制机械图纸、建筑蓝图还是其他专业图纸，合理运用线型都能为你的作品增色不少。
