在autocad2010中进行倒圆角操作，是一项常用的绘图技巧，它能让图形更加平滑和美观。下面将详细介绍其操作方法。

一、调用倒圆角命令

在autocad2010界面中，点击“修改”工具栏中的“圆角”按钮，或者在命令行输入“fillet”并回车，即可启动倒圆角命令。

二、设置圆角半径

启动命令后，首先要设置圆角半径。在命令行中输入“r”，然后输入想要的圆角半径值。例如，输入“r 5”，表示将圆角半径设置为5个单位。

三、选择对象进行倒圆角

1. 选择两条直线

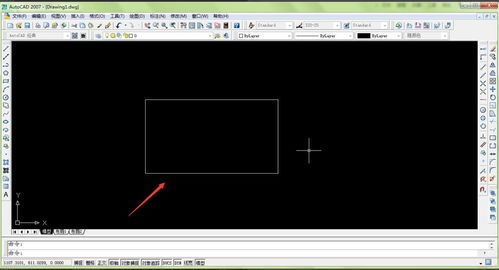

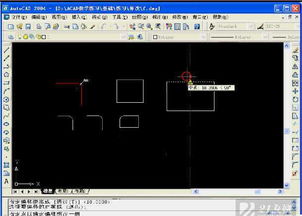

当设置好半径后，命令行会提示“选择第一个对象或 [放弃(u)/多段线(p)/半径(r)/修剪(t)/多个(m)]:”。此时选择需要倒圆角的第一条直线，接着命令行又会提示“选择第二个对象:”，再选择第二条直线，autocad2010就会自动在这两条直线之间创建一个圆角。

2. 选择多段线

如果要对多段线进行倒圆角，同样先设置好半径，然后在提示选择对象时，选择多段线。autocad2010会根据设置的半径对多段线的各个角进行倒圆角处理。

3. 修剪选项

在倒圆角过程中，“修剪”选项很重要。默认情况下，“修剪”处于开启状态。这意味着倒圆角后，原来的直线会被修剪到圆角的切点处。如果不想修剪，可以在命令行输入“t”，然后选择“不修剪”选项。这样倒圆角后，原来的直线会保留，只是在它们之间形成圆角。

4. 多个对象倒圆角

若要对多个不连续的对象进行倒圆角，可以在命令行输入“m”，然后依次选择各个对象，autocad会按照设置的半径对它们进行倒圆角操作，无需每次都重新设置半径和重复选择对象。

通过以上步骤，就能在autocad2010中熟练地进行倒圆角操作。无论是简单的直线图形还是复杂的多段线图形，都能通过倒圆角使其更加符合设计要求，提升绘图的质量和效率。掌握这一技巧，能让我们在使用autocad2010进行绘图时更加得心应手，绘制出更加精美的图形。
