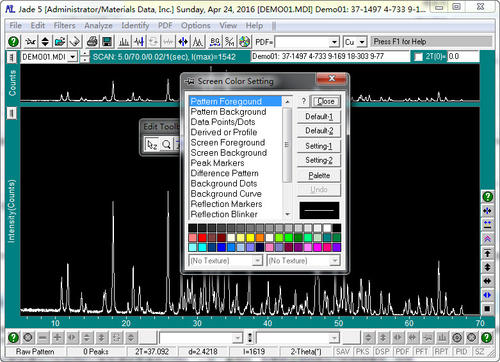

jade5

jade5工具主打的作用是数据分析，采用数学函数与可视化的图像结合，为用户带来精确匹配的数值计算流程，着重于结构精修、晶粒大小以及残余应力等诸多方面，因此也可以说是用于高精度产品图进行一定范围内的数值变化幅度的计算，比较适合来创建数值变化的趋势方向曲线图，相关行业人士可酌情下载。

jade5功能

1、物相检索通过建立PDF文件索引，Jade具有优秀的物相检索界面和强大的检索功能。

2、图谱拟合可以安装不同的锋行函数对单峰或全谱拟合，拟合过程是结构精修、晶粒大小、微观应变、残余应力计算等功能的必要步骤。

3、结构精修对产品中单个相的结构精修，完成点阵场合素的精确计算，对于多相样品，可以逐项地依次静修。

4、晶粒大小和微观应变计算当晶粒尺寸小于10nm时的晶粒大小，如果产品中存在微观应变，同样可以计算出来

5、残余应力残余应力计算功能作为一个特殊附件。

jade5安装教程

1、本站提供的是无需安装直接就可以使用的

2、用户只需要在下载完毕时解压到自定义路径即可使用

jade5使用教程

jade5.0怎么导入pdf卡片

1、 电脑开始菜单里输入regedit，回车，打开注册表编辑器，然后在HKEY_LOCAL_MACHIN下级的SOFTWARE里面新建(如果有以下各项直接改即可)一个项，MDI，再在MDI项内新建一个license项，在license项的右侧新建一个字符串，数值名称为owner，数值数据为你的计算机用户名。然后退出，重启Jade 6、5即可。

2、 若你用的是64位系统，64位系统有两个版本的注册表，默认打开regedit是64位的一般jade不认。怎么办？请在运行中输入%systemroot%⁄syswow64⁄regedit，打开的是32位的注册表，按方法1修改注册表就行了。

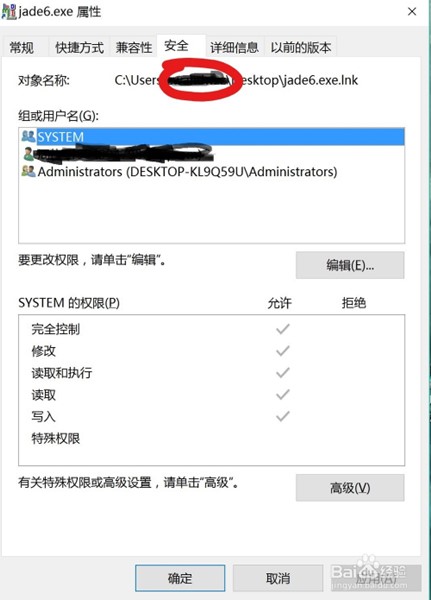

3、上面的都是网上找的，但是很多人在操作的时候发现会有各种各样的问题，第一个就是上面说到的中文字符的原因，第二个就是计算机用户名到底在哪里找，下面就说一下，首先右击桌面jade软件图标并选择属性，之后选择安全选项，对象名称后面的那一串才是你在第二步中要用的

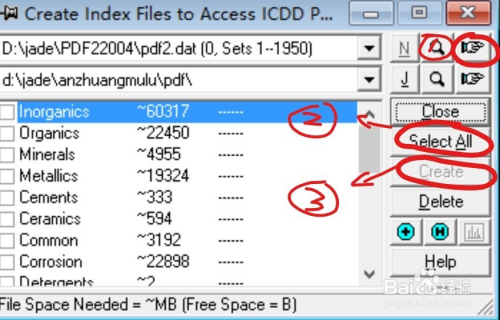

4、完了之后可以打开jade软件，单击PDF并选择最后一项setup，在第一行点击那个小手选择下载好的PDF2004中的pdf2、dat文件，之后点击select all，最后在点击create后就可以安心等待了

jade5.0怎么打开raw文件

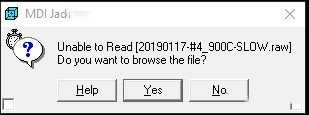

ade有时可打开raw文件，有时不行，出现Unable to Read的报错。

实际原因是XRD仪器保存的raw文件版本发生了改变。通常raw3可用Jade打开，raw4的版本较高，对于低版本的Jade不匹配，如Jade 6.5也无法打开。

解决方法：用文件转换软件可将raw4转为raw3，便可用Jade顺利打开。

至于用txt文件，不同仪器导出的txt格式不太一致，注意重新设置inport格式。

jade5.0怎么分析xrd

1、数据输入

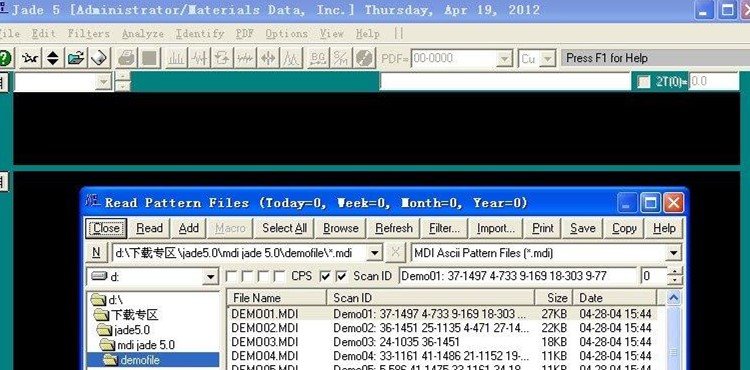

由于不同的X射线衍射仪输出的数据类型不同，但都可以将数据转换成txt 文档或Ascii格式的文档（文件名为*.txt或*.asc），为提高软件的通用性jade5.0提供了以txt文档或Ascii格式输入数据。运行jade5.exe首先进入以下界面

jade5.0分析XRD数据基本过程

中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，

右侧选择打开文件的类型，一般选择XRD Pattern files(*.*)，这时在右下方

的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要

分析的数据文件，点击菜单栏Read进入主窗口，此选择窗口可以通过主窗口中file/patterns进入。

2、背景及Ka2线扣除

在主菜单栏中选择analyze/fit background进入如下窗口：

该窗口用于设置扣除背景时的参数，一般选择默认值直接选择apply，回到主窗口，此时软件自动运行Edit bar/B.E按钮，用于手动修改背景， Edit bar工具栏如下：

此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。

3、确定峰位

在主菜单栏中选择analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择apply回到主窗口，选择Edit bar左第三个按钮可手动编辑。

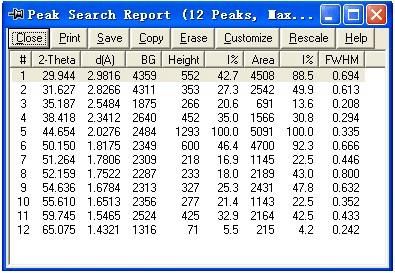

在手动编辑过峰个数或峰位后，同样可以选择analyze/find peaks，选择Report，进入如下界面：

在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中FWHM将时计算晶粒度的主要参数。

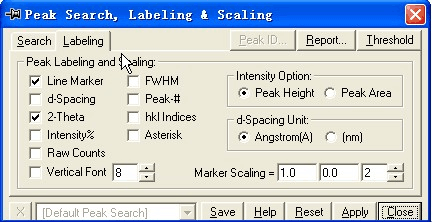

选择analyze/find peaks，在此窗口中选择Labeling标签，可以选择峰的标示方式，如下图：

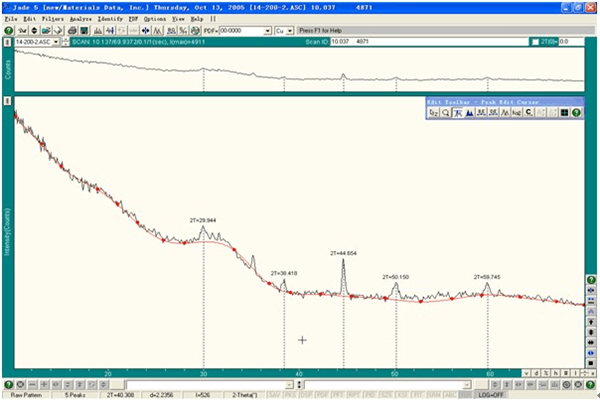

通过以上操作主窗口将为如下效果：

4、PDF数据库加载与定性分析

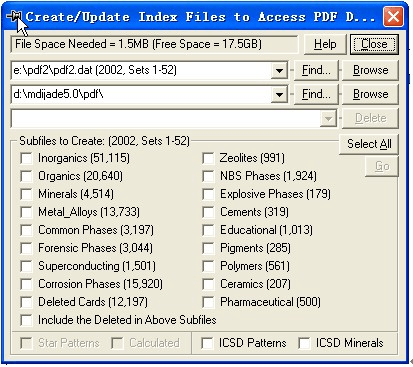

在做定性及定量分析之前需要将PDF数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：

在其中选择PDF数据库所存储的位置及所需加载PDF卡片的种类。

载如PDF数据库后选择主菜单Identify/Search Match setup，进行测试数据与标准图库匹配过程，将显示Search /Match Display窗口，在其中选择相匹配的相。

5、定量分析

在主菜单中选择analyze/Theta Calibration，在出现的窗口中选择标定数据的方式；在Options中选择要进行的定量分析，如晶面指数、晶粒度、晶胞参数等方面的计算，其具体步骤可参阅软件自带的帮助文件jade5.chm。

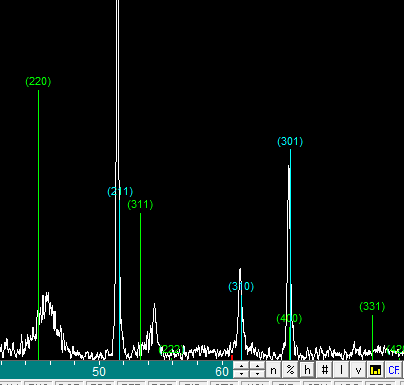

jade5.0如何标定晶面指数

点s/m物相检索后，选中符合你峰的相，然后点返回，再点h，就能看到峰的晶面指数了。你的物质先点中某种物质，比如NaCl晶体前面的复选框选中，点击左上角的返回，就可以看到晶面指数了。
