ansys软件
ansys一直以来都是国内外的行业人士都非常注重的结构设计应用，在最新的2020版本中对UI进一步做了简化，功能界面设置更为科学，看上去也更舒服，在功能上把各个行业所用到的工具都收纳了进来，尤其适用于通信电子行业的复杂电路图，所有的操作都需要经历分析计算后再对模型进行渲染，更多的使用领域等待你的下载。
软件特色
1、软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。
2、前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型。
3、分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力。
4、后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。
5、软件提供了100种以上的单元类型，用来模拟工程中的各种结构和材料。该软件有多种不同版本，可以运行在从个人机到大型机的多种计算机设备上，如PC，SGI，HP，SUN，DEC，IBM，CRAY等。
功能介绍
1、在CAE 功能上引领现代产品研发科技，涉及的内容包括：高级分析、网格划分、优化、多物理场和多体动力学。
2、ANSYS Products的主体是ANSYS WORKBENCH，整合了Ansys诸多软件。
3、继续开发和提供世界一流的求解器技术。
4、提供了针对复杂仿真的多物理场耦合解决方法。
5、整合了ANSYS 的网格技术并产生统一的网格环境。
6、通过对先进的软硬件平台的支持来实现对大规模问题的高效求解。
7、继续融合先进的计算流体动力学技术。
8、继续改进最好的CAE 集成环境-ANSYS WORKBENCH。
ansys2020使用教程
一、ansys2020怎么撤销上一步的操作？
首先看一下ANSYS的菜单界面，即使点开各项菜单，也不能找到撤销命令。

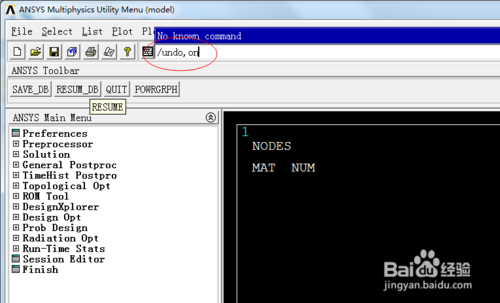

其次需要说明的是，ANSYS虽然在操作界面上没有撤销功能，但是其内核是有撤销功能的，需要在使用前用命令/undo,on激活undo命令。

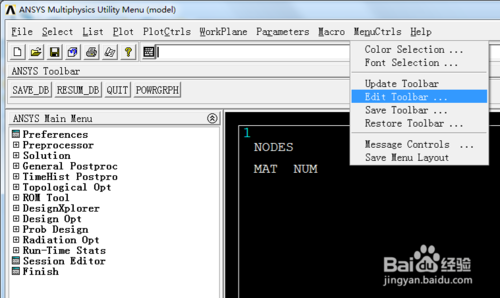

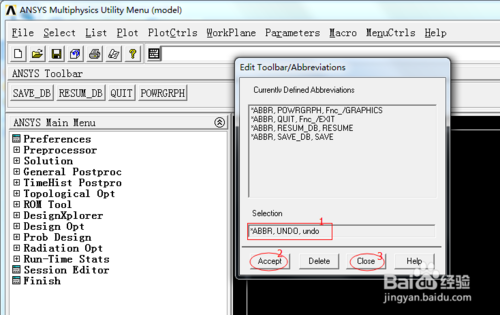

然后选择菜单MenuCtrls中的Edit Toolbar。
在方框的位置输入：*ABBR, UNDO, undo ，然后依次点击Accept，Close。

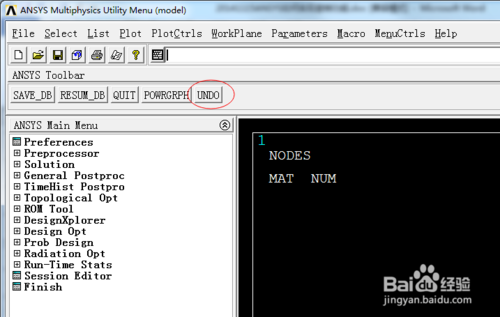

这时回到主界面，工具栏ANSYS Toolbar处多了一个UNDO按钮，在进行误操作之后就可以点击该按钮进行撤销操作。
但是需要注意的是在退出软件之后，在此启动时需要再次输入命令/undo,on激活撤销功能。
二、ansys2020怎么设置材料参数？

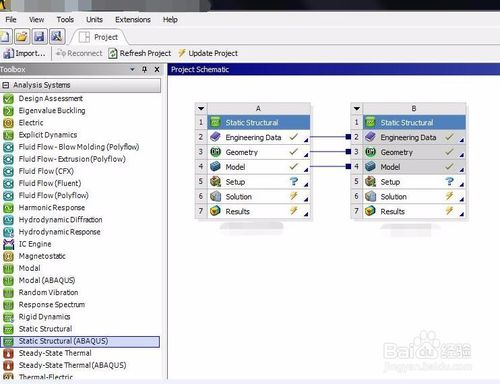

打开Ansys / Workbench软件，并开始一个静态结构分析流程。有时候为了对比分析，可以将很多有用的信息共用，而不必重复之前的工作。

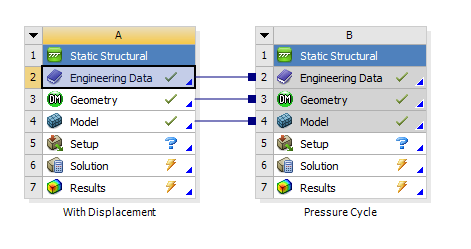

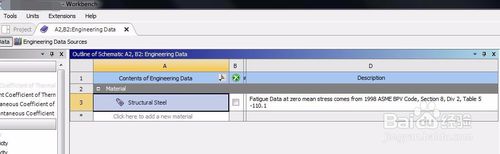

在工作流界面，双击Engineering Data选项，就可以进入材料操作界面了。

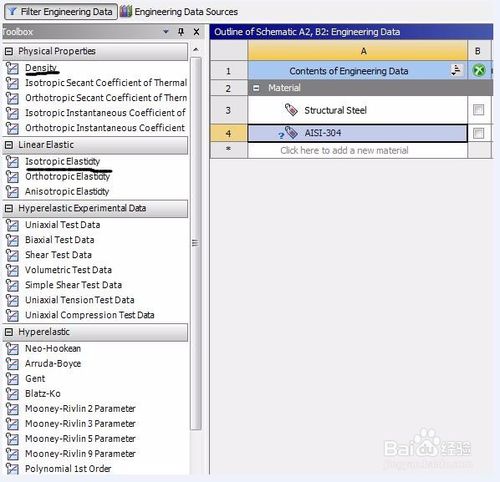

可以看到整体界面还算清晰，材料的名称及备注等操作在中间，下方是材料属性的具体参数。材料的属性是左侧的一列，右侧是一些材料属性的线表。

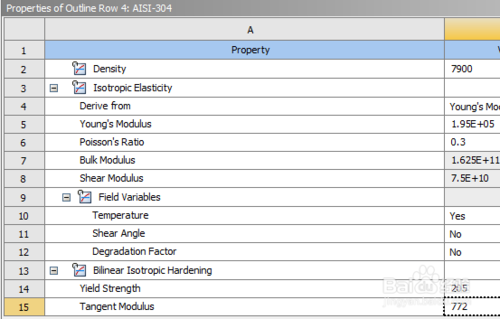

在材料名称栏空白格处直接点鼠标，即可输入材料名称。在左侧点击想要输入的材料参数项目，下方参数里，就会出现所选项目。
下方参数填写完毕，材料属性就算设定完了。在分析界面，可以选择体，然后进行材料分配。

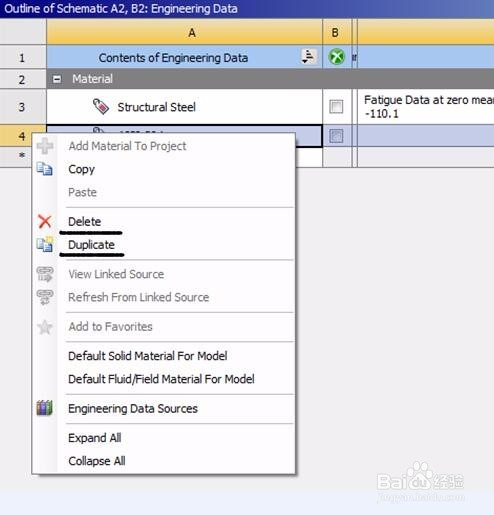

所创建的材料，可以进行删除及复制操作。这个复制操作功能还是比较实用的，可以为大家节省出很多重复操作的时间，利于提高效率。
常见问题
ansys怎么利用导入命令流来实现返回上一步？
1、当我们发生了操作失误时，Ansys是没有撤回操作按钮的，我们这时候就可以利用导入之前保存的命令流来实现回到上一步了。首先依次单击菜单栏的【File】——【Clear&star New...】选项。
2、然后在弹出的提示窗口，单击【OK】按钮，再单击【Yes】按钮。
3、这样所有的数据就被清空了。单击上方的【Ansys命令流】输入框，然后粘贴需要运行的命令流。
4、然后按下键盘的【Enter】键，就可以快速地得到上一步的操作，省去了重新操作的麻烦。
非线性分析中，如何根据ansys的跟踪显示来判断收敛?
在ansys output windows有force convergenge valu值和criterion值当前者小于后者时，就完成一次收敛 你自己可以查看，两条线的意思分别是:
1.F L2:不平衡力的2范数
2.F CRIT:不平衡力的收敛容差
如果前者大于后者说明没有收敛，要继续计算当然如果你以弯矩M为收敛准则那么就对应M L2和M CRIT
