如果你还不会UG10.0进行导出CAD图纸的话，就来下文学习学习UG10.0导出CAD图纸的方法步骤吧，希望可以帮助到大家。
UG10.0导出CAD图纸的操作方法

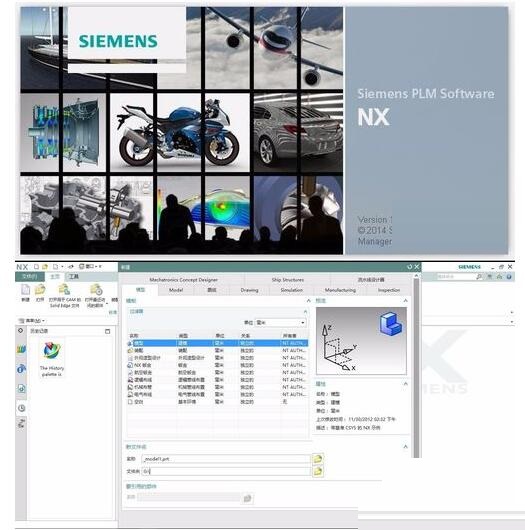

打开UG10.0软件。打开文件文件后点击新建图标，新建一个模型文件，命名为_model1.prt，点击OK。

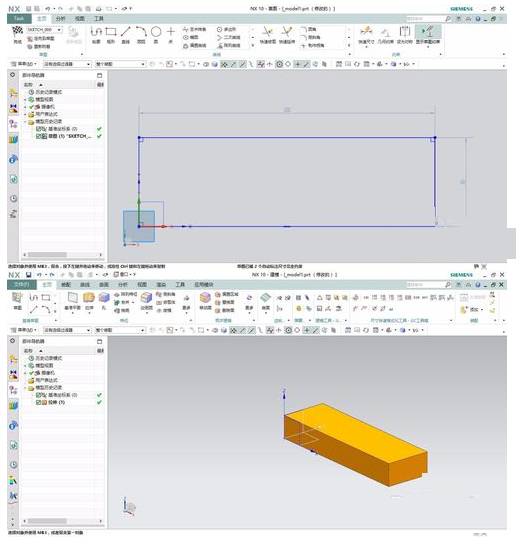

建立一个模型作为例子。比如在XY平面绘制一个矩形平面，然后进行拉伸。(如果有现成的模型文件可以跳到第四步)

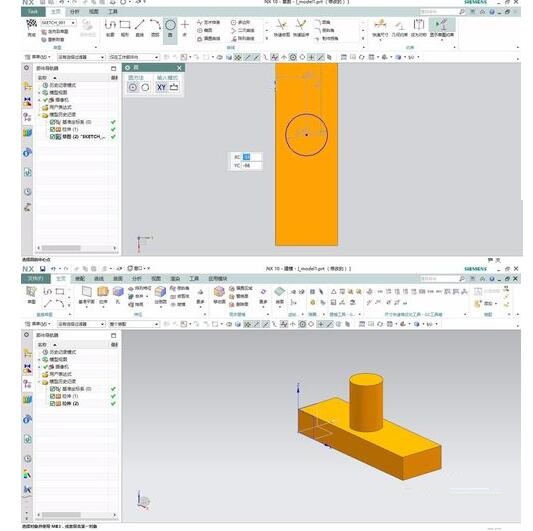

在矩形的上表面绘制一个圆，再进行拉伸成一个圆柱。如下图所示。

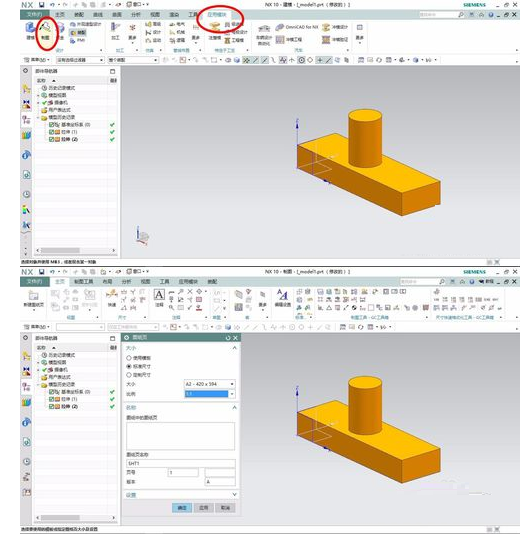

绘制完模型后，点击应用模块中的制图，然后新建一个图纸页，设置图纸的大小和比例大小。

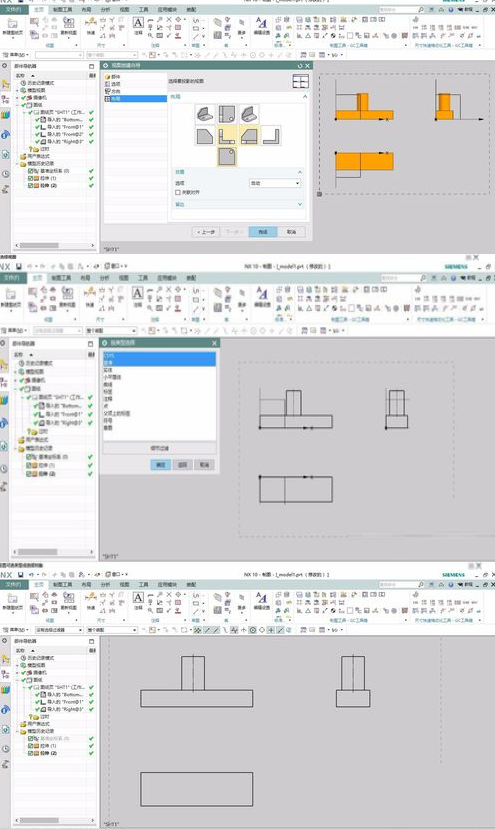

在自动弹出的视图创建向导中，可以选择前视图、右视图、俯视图。可以把基准隐藏(快捷键ctrl+B选择过滤类型。)(我们可发现这样并不是真正的CAD图，而且还有遗漏)

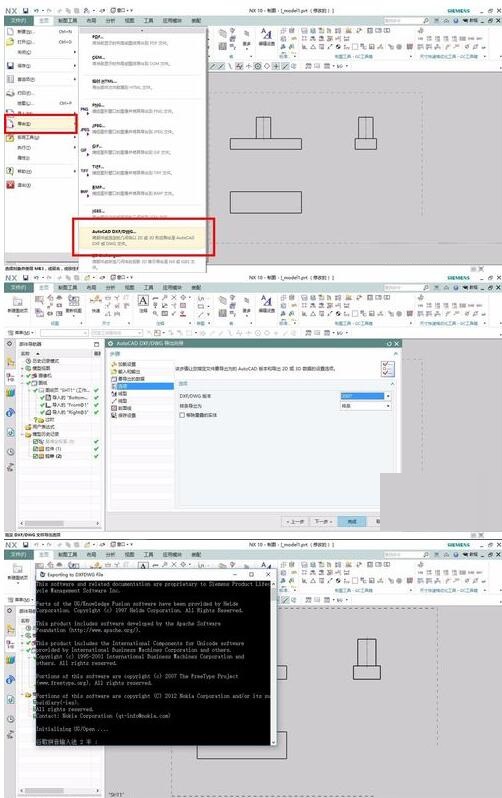

导出为CAD，文件--导出--autocad，在导出向导中，可以选择CAD2007版本的，需等待几秒钟即可。

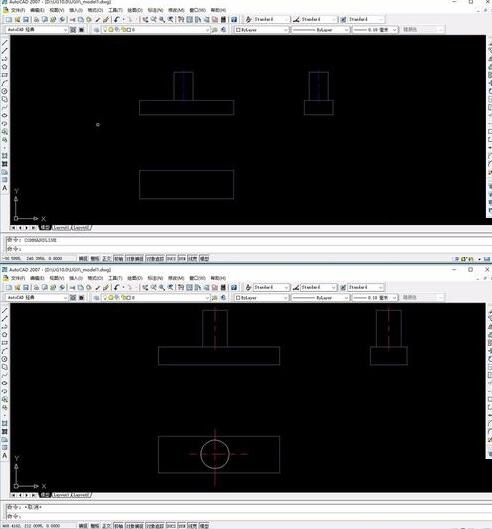

然后打开CAD，以cad2007版本为例打开。然后修改一下，调整一楼的圆，改变其颜色等。
UG10.0相关攻略推荐:
UG10.0怎样建模公园中长石凳子？制作公园中长石凳子教程分享
上面就是小编为大家带来的UG10.0导出CAD图纸的操作流程，一起来学习学习吧。相信是可以帮助到一些新用户的。
