有时候使用Power Designe时，因实际需求要设计UML类图，怎样办呢？别急，下文就是Power Designer设计UML类图的具体过程，一起看看去吧。

Power Designer设计UML类图的具体过程

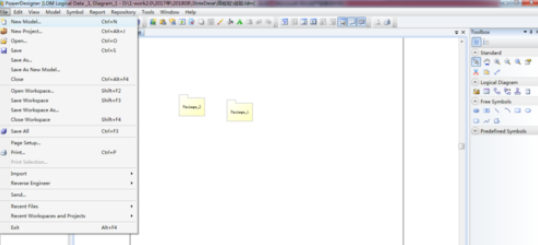

我们需要先打开powerdesigner，点击【文件】菜单，再选择【新建模型】

然后我们在【新建模型】界面，在【类型】中选择【信息】，在【类型项】中选择【UML类图】，然后点击【OK】

接着我们在右侧的工具栏中，在【类图】下点击【类】图标，然后在主窗口上点击一次，就生成一个类

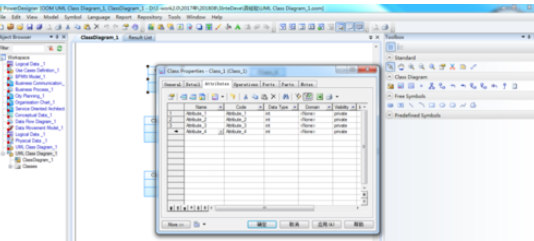

这时我们双击某个类，在弹出窗口中选择【属性】标签，然后可以增加类的属性，然后点击【OK】

接下来我们在右侧的工具栏中，在【类图】下点击【泛化】图标，然后在主窗口上点击一个类，然后拖动鼠标连接到另一个类，从而建立类间的泛化关系。

最后一步我们在右侧的工具栏中，在【类图】下点击【关联】图标，然后在主窗口上点击一个类，然后拖动鼠标连接到另一个类，从而建立类间的关联关系。

Power Designer相关攻略推荐:

Power Designer怎么设置主键自增？设置主键自增方法介绍

Power Designer怎样导出sql脚本？导出sql脚本流程一览

Power Designer怎样新建SOA模型？建立SOA模型教程分享

以上讲解的Power Designer设计UML类图的具体过程，希望可以帮到大家!
