天正暖通施工图的规范绘制至关重要，它不仅关乎设计意图的准确传达，更影响着工程的顺利实施。

首先，图纸布局要合理。应按照一定顺序排列各类图纸，如目录、设计说明、系统图、平面图等，方便查阅。各部分图纸比例要协调统一，清晰展示暖通系统全貌。

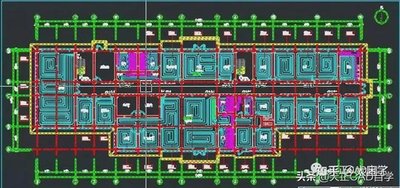

绘制平面图时，要准确标注设备位置、管道走向及尺寸。设备轮廓需精确绘制，标注其型号、规格等信息。管道要绘制清晰，区分不同系统的管道，用不同线型表示。水平管道要标注管径、坡度，垂直管道标注立管编号。风口位置及尺寸要准确无误，与建筑平面图相契合。

系统图的绘制要点在于清晰展现系统的连接关系和走向。从设备开始，沿管道依次绘制，标注管道管径、标高变化等。各设备之间的连接要明确，体现出系统的完整性和逻辑性。

标准大样图集是天正暖通施工图绘制的重要参考。例如，风口大样图详细展示了不同类型风口的尺寸、形状及安装方式。绘制时要严格按照图集要求，确保风口与管道的连接紧密、美观。

管道支吊架大样图规定了支吊架的形式、间距及安装位置。在绘制施工图时，要准确布置支吊架，保证管道系统的稳定性。

设备基础大样图明确了设备基础的尺寸、配筋等。绘制时要与设备尺寸匹配，为设备安装提供准确依据。

绘制要点方面，线条运用要规范。粗线表示主要管道，细线表示辅助管道或部件。文字标注要清晰、工整，大小适中，避免重叠或模糊不清。

尺寸标注要全面且准确。除了管道和设备的基本尺寸，对于关键部位如变径点、分支点等也要详细标注。

图例使用要统一。严格按照暖通设计图例标准绘制，确保不同图纸之间图例一致，便于理解。

总之，绘制天正暖通施工图需严格遵循规范，充分参考标准大样图集，注重每个细节的绘制要点。只有这样，才能绘制出高质量、规范准确的暖通施工图，为工程项目的顺利推进提供有力保障。
