ug4软件

ug4软件也是图像设计类软件的定位，但与工业图像设计领域明显就更为贴近，也是会要求大家将大范围的数据做好可视化的处理工作，并仔细产生数据和画面内容的关联程度，实时转换成工程项目设计所必备的CAD图像格式，同时去增强本地的图像设计需求，自主设定基础模板内容。

ug4特点

1、可以兼容不同各种情况来开启运用

NX 产物开辟处理方案完全拥有制造商所需的各类东西，可用于办理进程并与扩大的企业同享产物信息。 NX 与 UGS PLM 的其他处理方案的完全套件无缝连系。这些对 CAD 、 CAM 和 CAE 在可控情况下的协同、产物数据办理、数据转换、数字化实体模型和可视化都是一个弥补。

2、工业设计和种类外型

NX 为那些培育缔造性和产物功能改革的工业设计和种类供给了强无力的处理方案。操纵 NX 建模，工业设计师可以敏捷地成立和改良繁琐的产物外形，而且运用进步前辈的衬着和可视化东西来最大限制地完成设计观点的审美要求。

3、仿真、确认和优化

NX 许可制造商以数字化的技巧仿真、确认和优化产物及其开辟进程。经由在开辟周期中较早地应用数字化仿真机能，制造商可以改良产物质量，同时削减或消弭对物理样机的昂贵耗时的设计、构建，和对变动周期的依靠。

4、产物设计

NX 包罗了世界上最厉害、最普遍的产物设计运用模块。 NX 具有高机能的机械设计和制图性能，为制造设计供给了高机能和矫捷性，以完成客户设计任何繁琐产物的需求。 NX 优于通用的设计东西，具有专业的管路和线路设计系统、钣金模块、特定塑料件设计模块和其他行业设计所需的专业运用顺序。

ug4.0装载教程

1、起首装载Install License Server，下一步，下一步，碰到答应证文件对话框时，会提醒你：单击下一步运用此答应证文件，或单击更改选择另外一个答应证文件。此刻点阅读…来找到你步调1寄存在C: emp的ugnx4.lic记事本文件，持续装载直到竣事,目次途径不要改动,机械默许就行。

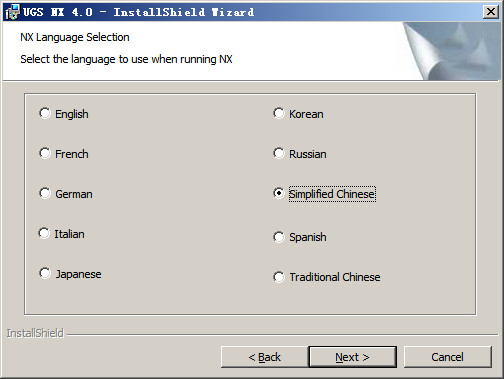

2、装载Install NX ，起头装载，并选择Simplified Chinese(中文简体) ，按提醒一步一步装载直到竣事（最好也不要改动装载目次途径）。在NX说话选择对话框里选英语（前面会引见加一个插件将运转说话变成中文，如许便可以自行选择用哪一种说话运转软件）。

3、装载Translators，在弹出的对话框按提醒点下一步? 下一步装载直到竣事。

4、加入装载场景布局，在起头菜单栏找到UG NX4.0并建立便捷技巧到桌面（由于UG4.0装载后不会主动在桌面建立便捷技巧，所以需求手动建立）。

5、把光盘里的文件UG-Chinse(UG中文启动).BAT复制粘贴到UG NX4.0的装载目次，并更更名称为UG chinese。然后选中此文件点鼠标右健?发送到?桌面便捷技巧，会发现桌面多了一个名为UG Chinse.BAT的图标，将此图标称号改成UG Chinse，然后选中此图标点鼠标右健?属性?更改图标?在弹出的对话框点肯定?阅读?选中UG NX4.0的装载目次C:\Program Files\UGS\NX 4.0\UGII里的ugraf.exe然后点翻开?肯定，会发现图标酿成了UG的运转图标。今后双击NX 4.0翻开后是英文运转情况；双击UG Chinse翻开后是中文运转情况。

6、翻开UG NX4.0软件，发现已装载成功了，可以导入肆意格局的3D档。

ug4.0运用教程

ug4.0怎样计较产物分量

1、启动UG软件，翻开要开启称重的零件；

2、点击UG场景布局顶部菜单栏的编纂操控键位，在编纂选项下拉菜单中将光标悬停至特点操控键位处；

3、在弹出的选项卡当选择及时密度操控键位；

4、进入到实体密度指令后，先找到所用资料的密度，将其单元改成克、厘米；

5、在顶部门析菜单栏找到丈量体指令；

6、进入丈量体指令后，选中UG画图窗口内的待丈量零件；

7、在质量栏中展示的即为该产物的分量。

ug4.0怎样导出二维图

1、到了这里我们点文件，在按翻开，进入下个页面。

2、到了这里我们选择我们要导出文件点它翻开，进人下个页面。

3、到了这里我们点肇端，在点制图，进入下个页面。

4、到了这里我们可以按需求调图纸大小，这里的单元必然要选择毫米，否则是不合错误，这个必然要注重，这个很主要。好了，我们进入到下页。

5、到了这里我们点根基视图，把你需求的投影面弄出来，你感觉OK就进入下页。

6、到了这里我们点投影视图，把下面那步调做不到的面投影出来，好了，就进入到下个页面。

7、到了这里我们点文件，在选择导出，在选择2D转换，这里要注重下，就是有很多多少人会选择DXF/DWG，由于他们觉得这里DWG是CAD文件，所以选择这个，是毛病的，要如许下这里。好了我们就进入下页。

8、到了这里我们把你需求导出的文件保留的一个你本身晓得处所，前面要用，好了按肯定，进入下页。这里的的文件类型要选择DWG文件，这个要记得调。

9、到了这里我们按肯定便可以了，进入下页。

10、到了这里我们等他们导出转换功课完成以后，在按肯定，我们已成功导出CAD文件了，但愿对众多人有帮忙。

11、到了这里我们找到我们导出CAD文件，翻开便可以完成你本身想要的了，但愿对众多人有帮忙。

ug4.0怎样把斜工件摆正

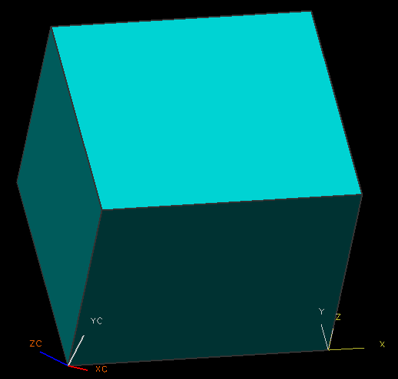

1、起首，将相对坐标系移到工具上，在工具上选择三个彼此垂直的边以成立工具坐标系并保留，以下图所示。

2、其次，完成上述步调后，按照上面展示的相对坐标系对模型开启定向。运用下拉菜单信息-工具指令丈量X侧的角度作为工具坐标系，以下图所示。

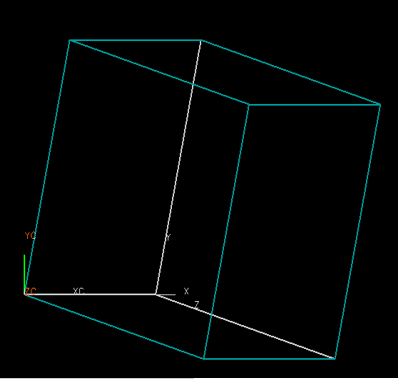

3、接着，完成上述步调后，绕ZC轴扭转模型和工具坐标系，以丈量与上一步的角度（正或负）。扭转后，X侧平行于XCYC立体中的XC轴，以下图所示。

4、然后，完成上述步调后，将模型放置在相对坐标系中，然后运用丈量指令丈量X侧和XC轴之间的角度，以下图所示。

5、随后，完成上述步调后，绕YC轴扭转模型和工具坐标系，以丈量与上一步的角度（正或负）。扭转后，X侧与XC轴完全重合，以下图所示。

6、最初，完成上述步调后，丈量Y侧和YC轴之间的角度，绕XC轴扭转工具和工具坐标系，并使相对坐标系与工具坐标系完全重合，以下图所示。如许，成绩就处理了。

ug4.0若何设置刀具模板

建立顺序模板：

1、在操作导航器空白处单击鼠标右键，在弹出的便捷菜单当选择【顺序顺序视图】指令，删除 FACING ROUGH FINISH 3 个顺序组。

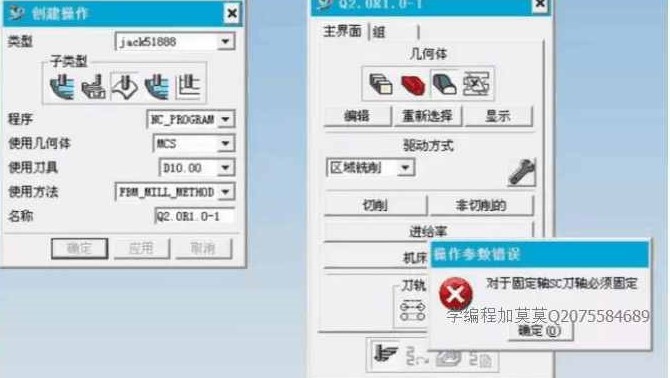

2、在操作导航器空白处单击鼠标右键，在弹出的便捷菜单当选择【几何视图】指令，操作导航器展示几何体技巧。将 WORKPIECE 中内容全数删除，在 WORKPIECE 上面建立加工技巧（如型腔铣，等高铣削，区域铣削等）（注重：一切的加工指令必然要新建。运用一个【运用几何体】由于今后改【运用几何体】，和【平安高度】的时候,可以在操作导航器空白处双击【几何视图】，一次性重置。(平安高度设定间隙 ---指定----输出数值 50)

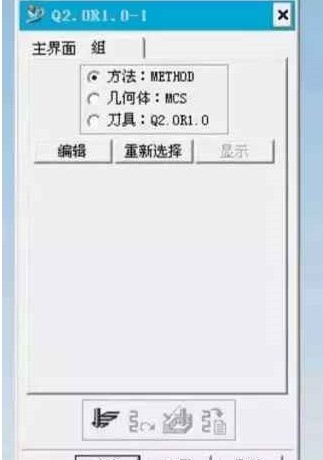

3、在建立的每个加工技巧中: 组---方式---(要改动成 METHOD,否则到时候在选用此外刀具的时候, 没法换刀)
