Siemens Simcenter MotorSolve客户端

德国西门子公司的业务面伸展可谓是到达了各个方面，这回的Siemens Simcenter MotorSolve则是用于处理设计电动机的图像，整个工具自然是缺少不了图像渲染器的加入，在设计过程中所需要的各类素材在专门的材料库中都可以找到，并且顺应时代发展的需求利用自动化的FEA引擎来处理掉大部分的设计步骤。

软件特色

1、电机类型

支持无刷直流电机（BLDC），感应电机（IM），开关磁阻电机（SRM）和直流电机（DCM）

2、尺寸调整

允许根据输出要求和电源电压快速确定电动机设计的初步尺寸（此阶段不涉及FEA）

3、基于模板的可变几何引擎

包括数十种可编辑的转子和定子类型，可让它们快速创建所需的电动机配置。

4、自动定子绕组布局

计算可能的平衡绕组布局，可由用户编辑

5、驱动器

Simcenter Motorsolve在分析中包含驱动器，可以将其视为理想驱动器或PWM

6、材料

Simcenter Motorsolve包含大量的钢材和永磁材料数据库

7、结果

以波形，图表和现场图的形式提供，使人们可以快速评估设备的性能

8、摘要

并行比较两个或多个设计并突出显示设计或性能数据的差异

9、报告

设计参数和性能数据可以添加到标准报告表中，可以打印或保存为PDF文件进行分发

软件功能

1、自动化的FEA引擎

MotorSolve包括几种分析方法，适用于设计过程的不同阶段。 输出的数量，波形，字段和图表可以基于不同的分析方法，从而允许用户根据所需的准确度选择计算时间。

只有FEA模拟才能准确预测：

饱和时的表现

磁滞，涡流和绕组损耗

深条效果

电磁和热效应耦合

一键即可获得性能参数，波形和现场图。

2、MotorSolve热敏

MotorSolve Thermal是基于3D FEA的热分析工具，可使用BLDC或IM的电磁分析损失来计算稳态温度，并在这些稳态温度下进行电磁分析。

3、出口

DXF

VHDL-AMS

Simulink?

Opal-RT的eDrivesim

FloMASTER

4、脚本编写

强大的脚本功能可用于自定义，批处理和优化：可以通过API访问所有MotorSolve命令。 将此功能与任何编程语言或任何与ActiveX兼容的应用程序配合使用（例如Microsoft Excel）

5、其他功能

自动计算所有平衡绕组的列表

自动调整大小：根据每单位体积的扭矩或额定电流密度获取与机器尺寸相关的多个参数的初始值

进行记录和文档设计更改

DXF导入

转子，定子和电枢的几何形状

VHDL-AMS和Simulink?导出功能

将结果导出到电子表格中

在同一模型中创建多个设计替代品以进行快速，轻松的性能比较

线性，非线性和非线性的预定义库 各向异性材料

可以使用几种绕组图（相反电动势绕组系数，G?rges图，动态气隙MMF等）

MotorSolve 2020新功能

1、基于当前最小化算法，将效率图计算扩展到包括新的计算模式。

当前，通过使电动机每个工作点处的效率值最大化来获得速度-转矩效率值，而使用更新的方法，则需要计算DQ空间中产生转矩所需的最小电流及其相应的效率水平。这对应于电动机在恒定功率区域中的恒定转矩和磁通减弱算法中的每安培最大转矩

2、计算与标准或用户提供的占空比有关的总损耗。在效率图上可视化占空比数据。

用户可提供许多典型占空比下对应于速度与时间的标准库的电动机RPM和扭矩值。

将计算给定占空比的总损耗，并在效率图界面上报告。

总绕组和其他损耗（涡电流和磁滞损耗）也分别报告。

此外，还可以访问电动机在给定占空比下要承受的前五个工作点

3、在效率图上可视化机器操作点

除了计算总损失外，还将在效率图上显示其他工作点分布图。这里显示了一个典型示例。在该图中，两个占空比显示在同一张图上。我们应该能够显示类似的图。

此外，占空比本身在单独的选项卡上报告，以供参考。

4、将Halbach模板添加到转子选项。

在我们的转子模板列表中添加了对Halbach数组的使用。

5、用户定义的PWL电压分布

允许用户导入自己的用户定义的PWL电压曲线，以用作PWM分析中电压驱动仿真的输入。

6、运动分析下的工作点范围

以前，只能分配一个加载点来进行运动分析。这已经扩展到包括以多种速度来调整提前角，电流值的能力（已经可用）。这些新增内容适用于列表和测距功能。

7、正确的退磁行为。象限将被添加

扩展了永磁体的退磁模型，以表示第二和第三象限中的动态不可逆行为。

我们添加了一个材料属性永磁体类型，它代替了参数SolverIncludesDemagnetization。根据横向的磁导率和交叉退磁，用户可以将此属性指定为强或弱。

8、多个工作点UNV出口力场

为了简化NVH分析，现在可以为UNV格式的力场输出指定多个操作点（速度，电流和前进角度）。所有瞬态时间步长和所有工作点的力场均写入单个UNV文件

安装教程

1、在本站下载并解压得到以下文件

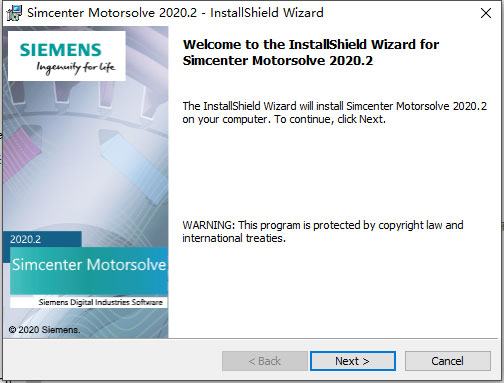

2、双击SimcenterMotorsolve20202.exe运行安装，进入安装向导后单击下一步
