校梁王
校梁王可安装在CAD软件中实现理梁校对功能,您可按照实际需要设置理梁参数及图层,本插件会自动分析生成计算书,并在图上用彩色线标记,之后您只需要对标记为红线的内容进行核查修订即可,能够大幅提升工作效率。
功能介绍
校对梁计算书。
计算书归并及比较。
对梁图进行镜像操作。
计算书批量插入。
对于要处理的标注加箭头标记。
文本加减括号标记。
设置梁校对参数。
使用方法

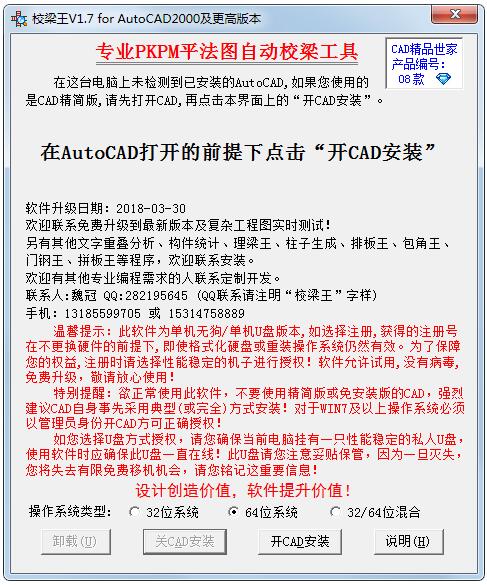

下载打开校梁王,根据系统版本安装插件即可。
注意事项
1、确保您要安装的CAD版本是完全安装的非迷你及非简装CAD系统!正确安装好理梁王软件及设置好需要的理梁参数及图层。请在关闭防病毒模式下安装,系统误报病毒选信任插件。
2、按00-PKPM基本设置.jpg图中要求,把梁相交处梁线均打断开关勾上!
3、T图转CAD图后,放大100倍,变成1:100的PKPM原始图,执行理梁操作,如果有轴线,可以把图加在轴线图上。这样可以执行不居中梁自动定位功能,同时确保需理梁文字高度为250左右字高。
4、根据软件处理结果及各项提示进行专项处理,可以用单显命令进行单独项目查校。对于首项绿线项,软件认为是符合您处理要求的自动理梁过程线,可以删去或隐去,您只要专项查对红线部份的内容有没有符合要求,再人工处理一下,相信软件已经把90%的内容自动处理完毕了,你只要人工干预一小部份就OK了。新版软件可以执行隐线/删线操作,也可以重复点击要求显现的项目,软件自动:《双色线/单色少线/单色多线》切换。
5、查校完毕再结合配筋图核对一下,之后就可以出图了!建议用08款梁校王软件自动校核配筋,又快又准!
6、软件支持pkpm、yjk等软件出图。
